Torno vertical de alta velocidad profesional de metal CNC Torno de torreta económico
Descripción del producto

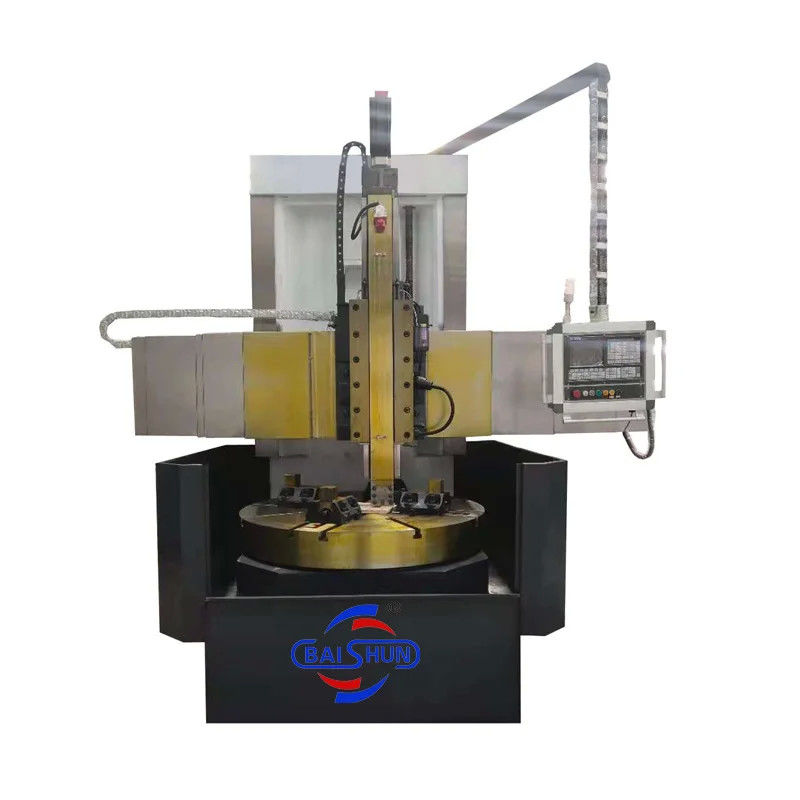

El torno vertical CNC, también conocido como centro de giro vertical, es una máquina herramienta utilizada para girar y cortar componentes metálicos con alta precisión y eficiencia.
El torno vertical CNC tiene un husillo vertical que sostiene y gira la pieza de trabajo.y piezas aeroespacialesSon particularmente útiles para girar componentes con una alta relación de aspecto.
Además, los tornos verticales CNC son altamente automatizados y pueden programarse para realizar una amplia gama de operaciones de mecanizado, como girar, perforar, perforar, roscar y fresar,con una intervención humana mínima.
En general, los tornos verticales CNC son una herramienta de mecanizado versátil y eficiente que ofrecen altas capacidades de precisión y automatización.y es por eso que los hace un componente esencial de los procesos de fabricación modernos.
Parámetro de la máquina
| Modelo |
CK518 |
En el caso de las empresas de seguros, el importe de la ayuda será el siguiente: |
Se trata de un artículo de la Directiva 2009/138/CE. |
CK5116Q |
CK5120A |
Se trata de una serie de medidas de seguridad. |
| Diámetro máximo de giro del reposaporte vertical de la herramienta (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diámetro de la mesa de trabajo (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Altura máxima de la pieza de trabajo (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Peso máximo de la pieza de trabajo (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Rango de velocidad de rotación de la mesa de trabajo (rpm) |
Entre 30 y 260 |
Entre 20 y 180 |
6.3-200 |
Entre 15 y 160 |
3.2 a 100 |
2.2-70 |
| Serie de alimentación |
Sin escalones |
Sin escalones |
Sin escalones |
Sin escalones |
Sin escalones |
Sin escalones |
| Rango de alimentación en reposo de la herramienta (mm/min) |
0.25 a 90 |
0.25 a 90 |
0.8 a 86 |
0.25 a 90 |
0.8 a 86 |
0.8 a 86 |
| Velocidad del haz transversal (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| desplazamiento horizontal del reposabrazos de la herramienta (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| desplazamiento vertical del reposabrazos de las herramientas (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Tamaño de la sección de la barra de corte (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Potencia del motor principal (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
La estructura principal de la máquina de torno vertical:
1. Máquina herramienta: Los componentes principales de la máquina herramienta (lecho del torno, base, banco de trabajo, viga, apoyo para deslizamiento vertical, caja de herramientas lateral, caja de alimentación,La caja de engranajes de transmisión principal) están hechas de hierro fundido fuerte utilizando tecnología de arena de resina.
2- Activación principal: La rotación del banco de trabajo es accionada por el motor eléctrico principal, con una reducción de marchas y un sistema de control de velocidad electromagnético para ajustar la velocidad.
3. Deslizamiento vertical y mecanismo de alimentación del deslizamiento vertical: La RAM está hecha de material HT250, conocido por sus excelentes propiedades mecánicas.
4- Estructura de la base del banco de trabajo: El banco de trabajo adopta una estructura de eje largo, soportado por rodamientos cilíndricos de doble fila de alta precisión para la alineación radial.
5. viga: la viga se fija y se suelta mediante una deriva, con presión hidráulica para sujetarla.
6Sistema hidráulico: El sistema hidráulico utiliza componentes de control fiables de fabricantes reconocidos, tanto nacionales como internacionales.
7- Lubricación de la máquina herramienta: la máquina herramienta suministra automáticamente aceite a intervalos especificados para lubricar la viga y las piezas móviles.
8Protección de la máquina herramienta: las partes móviles de la máquina herramienta están equipadas con una cadena de seguridad completa y un sistema de bloqueo.
9Sistema de control eléctrico:
a) Fuente de alimentación: corriente trifásica de 380 V ± 10%, 50 Hz.
b) El diseño eléctrico de la máquina-herramienta sigue las normas internacionales de diseño.
