Descripción del producto

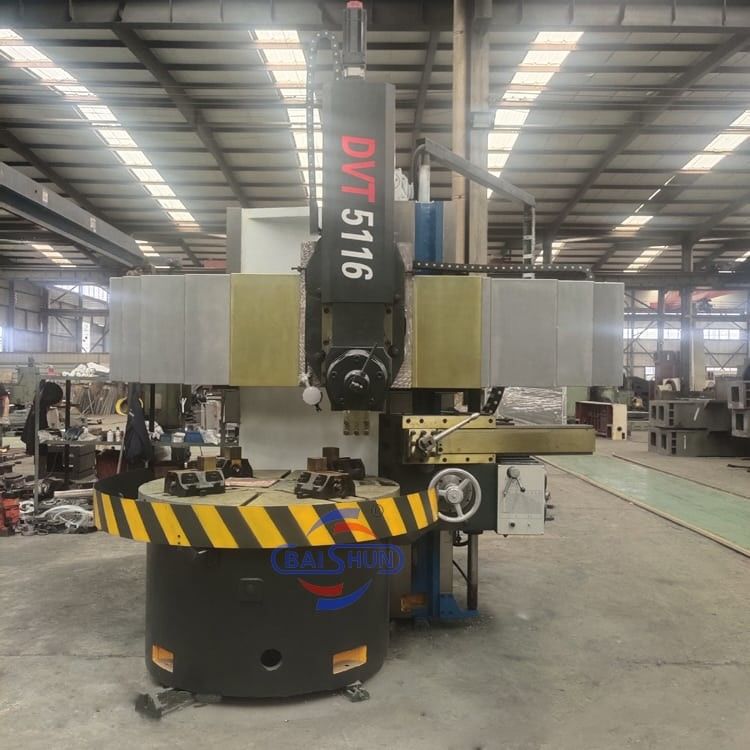

Máquina de torsión de alta velocidad Torsión de metal Cnc Máquina de trabajo pesado VTL Torsión vertical
El torno vertical es adecuado para las industrias de procesamiento mecánico, se puede utilizar para el interior y el exterior del cilindro, la superficie y la cara del cono, el corte, el corte, etc.De transformación gruesa y de transformación fina.
El banco de trabajo utiliza una guía hidrostática, el eje principal adopta rodamientos de rodillos cilíndricos de doble fila de tipo NN30 (D) de alta precisión, por lo que el banco de trabajo tiene una gran capacidad de carga, alta precisión rotativa.Máquinas herramienta eléctricas que utilizan productos de marca nacionalLa máquina está hecha de proceso epc altamente calificado, de alta calidad, el tratamiento de envejecimiento de recocido, aspecto hermoso, duradero, buena acogida, conveniente operación y mantenimiento.Alto rendimiento de coste; estación de botones colgantes, gabinete eléctrico y diseño integrado de la cama; haz apagado, arrebato en forma de T apagado (torreta de cinco agujeros); protección de haz cerrado,lubricación automática de todas las partes de lubricaciónCon una velocidad de giro y roscado constante.
Características clave:
La mesa utiliza una guía de rodadura de bola de empuje de alta precisión y una guía de deslizamiento con un diámetro de 1,6 metros.
El carril transversal de la columna está hecho de hierro fundido gris de alta resistencia y alta resistencia al desgaste.
Los pares de guías en las direcciones horizontal y vertical están hechos de hierro fundido gris resistente al desgaste.
La superficie de la guía del carril de la cabeza lateral y del chivo se somete a un endurecimiento de frecuencia media y a un mecanizado de acabado de molienda de rodadura.
La estación inferior cuenta con un nuevo tipo de plano de cromo negro.
La cabeza del carril está equipada con un tornillo de plomo para transmisión horizontal y vertical.
La placa pentagonal del piñón de la torreta asegura una alta resistencia y rigidez en el posicionamiento del índice.
La lubricación cruzada se realiza con aceite a través de una bomba manual.
Parámetro de la máquina
| Modelo |
CK518 |
En el caso de las empresas de seguros, el importe de la ayuda será el siguiente: |
Se trata de un artículo de la Directiva 2009/138/CE. |
CK5116Q |
CK5120A |
Se trata de una serie de medidas de seguridad. |
| Diámetro máximo de giro del reposaporte vertical de la herramienta (mm) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
| Diámetro de la mesa de trabajo (mm) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
| Altura máxima de la pieza de trabajo (mm) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
| Peso máximo de la pieza de trabajo (kg) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
| Rango de velocidad de rotación de la mesa de trabajo (rpm) |
Entre 30 y 260 |
Entre 20 y 180 |
6.3-200 |
Entre 15 y 160 |
3.2 a 100 |
2.2-70 |
| Serie de alimentación |
Sin escalones |
Sin escalones |
Sin escalones |
Sin escalones |
Sin escalones |
Sin escalones |
| Rango de alimentación en reposo de la herramienta (mm/min) |
0.25 a 90 |
0.25 a 90 |
0.8 a 86 |
0.25 a 90 |
0.8 a 86 |
0.8 a 86 |
| Velocidad del haz transversal (mm) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
| desplazamiento horizontal del reposabrazos de la herramienta (mm) |
500 |
700 |
700 |
900 |
1115 |
1400 |
| desplazamiento vertical del reposabrazos de las herramientas (mm) |
450 |
500 |
650 |
750 |
800 |
800 |
| Tamaño de la sección de la barra de corte (mm) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
| Potencia del motor principal (kw) |
11 |
15 |
22 |
15 |
30 |
30 |
Máquina de torno verticalCaracterísticas:
La mesa adopta una guía de rodadura de bolas de empuje de alta precisión y una guía de deslizamiento de 1,6 metros de diámetro.
El carril transversal de la columna adopta hierro fundido gris de alta resistencia y alta resistencia al desgaste.
Los pares ficticios de guías en dirección horizontal y vertical adoptan hierro fundido gris resistente al desgaste.
Superficie de guía de Ram del carril, la cabeza lateral adopta el mecanizado de acabado de laminado duro de frecuencia media.
Plano de cromo negro de nuevo tipo para la botonía.
La cabeza del carril está diseñada con un tornillo de plomo para transmisión horizontal y vertical.
Posicionamiento del índice de la placa del piñón de la torreta pentagonal con alta resistencia y rigidez.
La lubricación del cruce se suministra con aceite mediante una bomba manual.
