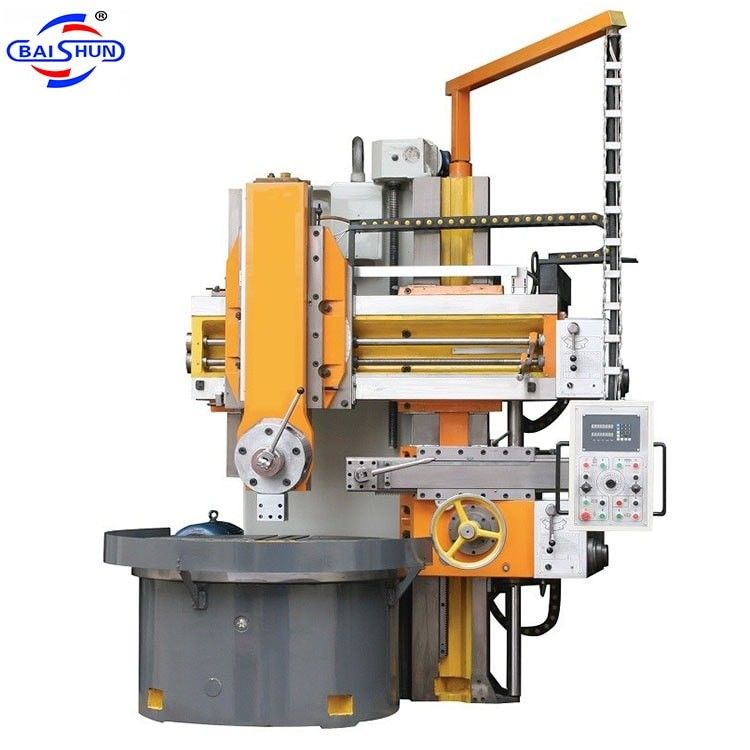

Convenio de visualización DRO Tipo de torno vertical de columna única de alta velocidad
Descripción:
La máquina de torno vertical está diseñada para girar cilindros y planos interiores y exteriores, superficies de maíz y ranuras. Es adecuada para herramientas de acero de alta velocidad que trabajan en metales ferrosos,metales no ferrosos, y algunos materiales no metálicos.
Los componentes principales del equipo se fabrican utilizando una estructura de fundición completa con material de hierro fundido de alta resistencia y bajo esfuerzo.se somete a un tratamiento de recocido y de envejecimiento después del mecanizado en brutoEl carril de guía de la columna se tritura para garantizar la precisión, mientras que la guía de la viga y la guía del rayo se tritan después de la extinción de frecuencia intermedia.
En general, se puede programar para realizar una amplia gama de operaciones de mecanizado, como girar, perforar, perforar, roscar y fresar, con una mínima intervención humana.
Características:
1Esta versátil máquina es adecuada para el procesamiento mecánico en varias industrias.
2La transmisión principal está accionada por un motor CA, con una velocidad de transmisión principal que puede cambiarse en 16 pasos a través del control de la válvula solenoide.
3Todos los engranajes de la caja de cambios son sometidos a amortiguación de alta frecuencia para una mayor durabilidad.
4La mesa de trabajo presenta un diseño de guía de rodadura, que permite una gran capacidad de carga y una alta precisión de giro.
5El poste de herramientas vertical está equipado con un poste de herramientas de cinco estaciones y utiliza un posicionamiento de disco de engranaje de rata de alta precisión.
6Los postes de las herramientas utilizan un equilibrio hidráulico, con alimentación horizontal y vertical mediante accionamientos de tornillo deslizante.
7El sistema hidráulico está equipado con dispositivos de transmisión de tráfico alemanes para garantizar un flujo de aceite estable para la lubricación de la mesa de trabajo.
Especificación:
|
Modelo
|
C518 Las empresas de seguros
|
C5112
|
C5116 Las empresas de seguros de vida
|
C5120
|
C5125, incluida la suma de los siguientes:
|
|
Max. girando el dia.
|
800
|
1200
|
1600
|
2000
|
2500
|
|
Alturas máximas de corte (mm)
|
800
|
1000
|
1000
|
1250
|
1250
|
|
Peso máximo de carga (toneladas)
|
1.2
|
3.2
|
5
|
8
|
10
|
|
Diámetro de la mesa de trabajo ((mm)
|
720
|
1000
|
1400
|
1800
|
2250
|
|
Rango de velocidad de la mesa de trabajo ((r/min)
|
Entre 30 y 260
|
6.3-200
|
5 a 160
|
3.2 a 100
|
2-63 años
|
|
Torque máximo de la mesa de trabajo (n.m.)
|
1000
|
25000
|
32000
|
32000
|
35000
|
|
desplazamiento vertical del poste vertical de la herramienta ((mm)
|
650
|
650
|
800
|
800
|
1200
|
|
desplazamiento horizontal del poste vertical (mm)
|
570
|
700
|
915
|
1200
|
1400
|
|
G.W (toneladas)
|
7
|
8
|
12.4
|
17
|
23
|
|
Dimensión ((L*W*Hmm)
|
2080*2621
* 3515
|
2360*2280
* 2800
|
2830*2670
*3010
|
3200*2800
* 3250
|
3300*4000
*3500
|
