CW61160B Máquina manual de torsión mecánica de trabajo pesado horizontal
Introducción del torno horizontal universal:
1Esta máquina puede utilizarse para procesar piezas fundidas, acero y piezas de tamaño pequeño y mediano de no ferrosos.
2También son adecuados para girar orificios cilíndricos externos, orificios internos y caras de extremo.
3También pueden cortar hilos métricos, pulgadas, módulos, hilos de pitch diametral y varios hilos internos y externos.
4. la diapositiva superior no sólo puede trabajar de forma independiente para cortar superficie cónica corta, sino que también puede alimentar longitudinal para cortar superficie cónica larga.
5Los rodamientos de husillo utilizan productos de empresas nacionales de marca famosa.
6La estructura de la cabecera es simétrica para que la deformación térmica sea uniforme, evitando que el centro del husillo genere desplazamientos.
7El material de cabeza adopta lubricación circulante con baño de aceite para reducir la deformación térmica.
8El extremo de la broca adopta una estructura de apoyo de tres ángulos de dos vías en contacto con el rodamiento de bolas para mejorar su precisión y mejorar su rigidez.
9Los engranajes en la cabecera y en la guía se procesan por amortiguación para garantizar una transmisión precisa y una alta rigidez.
Especificación de la máquina:
Puntos técnicos
Modelo |
CW6163
/
CW6263 |
CW6180Q, incluidos los demás
/
CW6280Q |
CW6180B
/
Se trata de una serie de medidas de control. |
CW61110Q /
CW62110Q: las condiciones de los productos |
CW61125Q: las condiciones de los productos
/
CW62125Q: las condiciones de los productos |
CW61125B |
CW61160B: las condiciones de los vehículos de transporte de mercancías |
CW61160: las condiciones de los productos |
CW61200 |
CW61250 |
|
| Diámetro del columpio sobre la cama |
630 mm |
800 mm |
800 mm |
Las demás: |
Las demás: |
Las demás: |
Las demás: |
Las demás: |
Con una anchura igual o superior a 2000 mm |
Con una anchura de 25 mm |
|
| Diámetro de oscilación sobre el vagón/deslizamiento transversal |
350 mm |
480 mm |
480 mm |
800 mm |
920 mm |
860 mm |
Las demás: |
Las demás: |
Las demás: |
Las demás: |
|
| Diámetro de oscilación sobre el hueco/sello |
CW6163-
No hay hueco. |
CW6180Q-
No hay hueco. |
CW6180B-
No hay hueco. |
CW61110Q... ¿Qué quieres decir?
No hay hueco. |
CW61125Q--Sin hueco |
No hay hueco. |
CW6263-
800 mm |
CW6280Q-
1 000 mm |
CW6280B-
1 000 mm |
CW62110Q... ¿Qué quieres decir?
En el caso de los vehículos de motor |
CW62125Q--1500 mm, para el cual se ha establecido un número de puntos de referencia. |
| Máximo longitud de la pieza de trabajo |
Las medidas de seguridad se aplicarán a las instalaciones de los Estados miembros en las que se encuentren establecidas las normas de seguridad. |
| Peso de la pieza de trabajo |
2 toneladas |
2 toneladas |
2.5 toneladas |
2.5 toneladas |
2.5 toneladas |
6 toneladas |
6 toneladas |
16 toneladas |
16 toneladas |
16 toneladas |
|
| Diámetro del orificio del husillo |
105 mm |
105 mm |
105 mm |
105 mm |
105 mm |
de una longitud igual o superior a 130 mm |
de una longitud igual o superior a 130 mm |
de una longitud igual o superior a 130 mm |
de una longitud igual o superior a 130 mm |
de una longitud igual o superior a 130 mm |
|
| Ancho del carril de guía |
Cubierto |
Cubierto |
Las demás: |
Las demás: |
Las demás: |
755 mm |
755 mm |
Las demás: |
Las demás: |
Las demás: |
|
| Potencia del motor principal |
11 kw |
11 kw |
11 kw |
11 kw |
11 kw |
22 kw |
22 kw |
22 kw |
22 kw |
22 kw |
|
Imagen de la máquina:
Las máquinas de torno universales horizontales CW6163 / CW6263:
Principales datos técnicos:
Diámetro máximo de oscilación sobre el lecho: 630 mm
Diámetro máximo de oscilación sobre el hueco: 800 mm
Diámetro máximo de oscilación sobre el vagón: 350 mm
Duración máxima de la pieza de trabajo de procesamiento: según su solicitud
Capacidad máxima de carga: 2 toneladas(ancho de la cama: 550 mm)
Las máquinas de torno universales horizontales CW6180Q / CW6280Q:
Principales datos técnicos:
Diámetro máximo de oscilación sobre el lecho: 800 mm
Diámetro máximo de oscilación sobre el hueco: 1000 mm
Diámetro máximo de oscilación sobre el vagón: 480 mm
Duración máxima de la pieza de trabajo de procesamiento: según su solicitud
Capacidad máxima de carga: 2 toneladas(ancho de la cama: 550 mm)
La máquina de torno universal horizontal CW6180B / CW6280B:
Principales datos técnicos:
Diámetro máximo de oscilación sobre el lecho: 800 mm
Diámetro máximo de oscilación sobre el hueco: 1000 mm
Diámetro máximo de oscilación sobre el vagón: 480 mm
Duración máxima de la pieza de trabajo de procesamiento: según su solicitud
Capacidad de carga máxima:2.5 toneladas(ancho de la cama: 600 mm)
Las máquinas de torno universales horizontales CW61125Q / CW62125Q:
Principales datos técnicos:
Diámetro máximo de oscilación sobre el lecho: 1250 mm
Diámetro máximo de oscilación sobre el hueco: 1450 mm
Diámetro máximo de oscilación sobre el vagón: 920 mm
Duración máxima de la pieza de trabajo de procesamiento: según su solicitud
Capacidad de carga máxima:2.5 toneladas (ancho del lecho: 600 mm)
Se ha señalado:si la anchura del lecho es de 755 mm, la capacidad de carga máxima es de 6 toneladas;

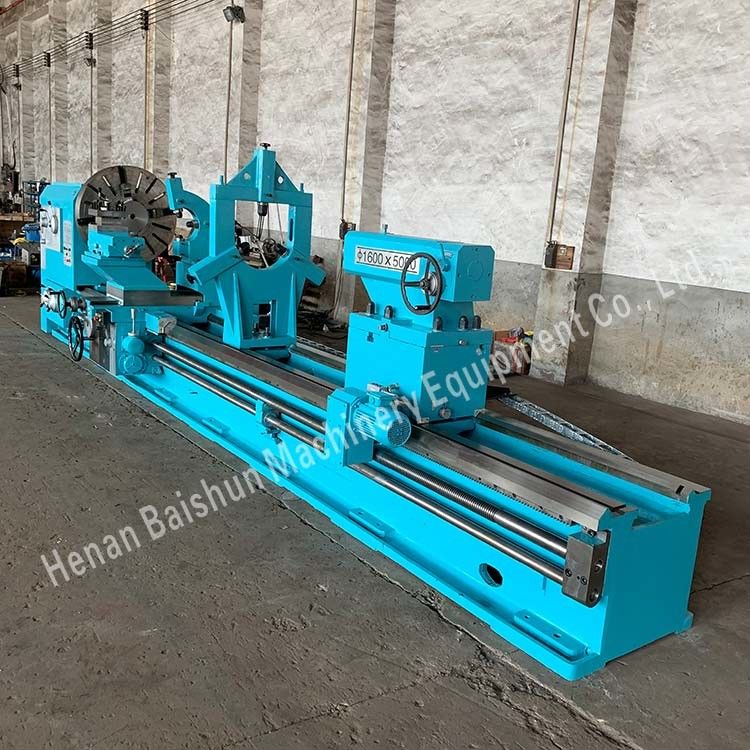

CW61160B máquina de torno de rodillo horizontal universal:
Principales datos técnicos:
Diámetro máximo de oscilación sobre el lecho: 1600 mm
Diámetro máximo de oscilación sobre el vagón: 1200 mm
Duración máxima de la pieza de trabajo de procesamiento: según su solicitud
Capacidad de carga máxima:6 toneladas (ancho del lecho: 755 mm)
Se ha señalado:si la anchura del lecho es de 1100 mm, la capacidad de carga máxima es de 16 toneladas;
Las máquinas para el torno de rodadura universal horizontal CW61200:
Principales datos técnicos:
Diámetro máximo de oscilación sobre el lecho: 2000 mm
Diámetro máximo de oscilación sobre el vagón: 1600 mm
Duración máxima de la pieza de trabajo de procesamiento: según su solicitud
Capacidad de carga máxima: 16 toneladas (ancho del lecho: 1100 mm)
C61200 Torno horizontal de rodadura convencional de trabajo pesado:
Principales datos técnicos:
Diámetro máximo de oscilación sobre el lecho: 2000 mm
Diámetro máximo de oscilación sobre el vagón: 1600 mm
Duración máxima de la pieza de trabajo de procesamiento: según su solicitud
Capacidad de carga máxima: 32 toneladas (ancho de la cama: 1600 mm)
