Resaltar:
máquina de engranajes universales
, Máquina de engranaje de alta precisión
, máquina de empuje universal
CNC o no: |
Es normal. |
Condición: |
Nuevo |
El tipo: |
Máquina que friesa del engranaje |
Inspección de salida por vídeo: |
Proveedor |
Informe de ensayo de la máquina: |
Proveedor |
Tipo de comercialización: |
Producto caliente 2023 |
Garantía de los componentes centrales: |
1 año |
Componentes básicos: |
Equipo |
Válvula de tensión: |
Las demás |
Dimensión ((L*W*H): |
Las dimensiones de las placas de ensamblaje deben ser las siguientes: |
Garantización: |
1 año, 12 meses |
Puntos de venta clave: |
Precio competitivo |
Peso (kg): |
45000 |
Poder (kilovatios): |
4,75 |
Industrias aplicables: |
Talleres de materiales de construcción, planta de fabricación, talleres de reparación de maquinaria, |
Ubicación de la sala de exposición: |
Brasil, Perú, Indonesia, México, Rusia, Chile y Ucrania |
Nombre del producto: |
Máquina que friesa del engranaje |
Color: |
Blanco o como requisito de cliente |
Palabra clave: |
máquinas de desmontaje de engranajes pequeños |
Ancho máximo de mecanizado: |
250m m |
potencia del motor: |
6.45kw |
Diámetro máximo de la pieza: |
500 mm |
Servicio postventa prestado: |
Ingenieros disponibles para el servicio de máquinas en el extranjero |
Tamaño de la máquina: |
Las dimensiones de las placas de ensamblaje deben ser las siguientes: |
Peso: |
4500 kg |
Puerto: |
Puerto de Qingdao, China o según las necesidades del cliente |

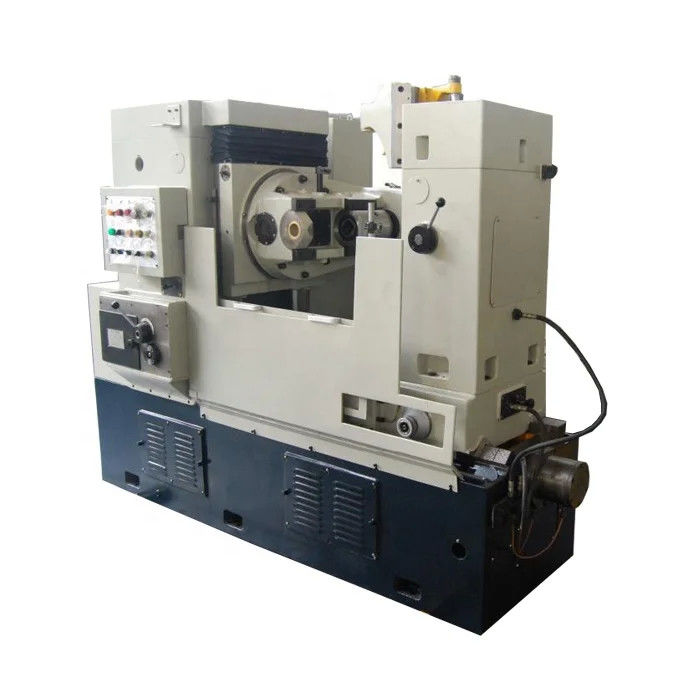

Máquina de engranaje universal de alta precisión de 8 mm de módulo manual
Nuevo motor de alta precisión de 8 mm con módulo manual
Descripción del producto
La máquina de engranaje de la serie Y3180/Y3150 está fijada por columna vertical y adopta la disposición tradicional de una mesa de trabajo de movimiento horizontal, adecuada para el procesamiento de engranajes cilíndricos.rueda de gusano y eje de línea corta a granelLa máquina tiene las siguientes características:
1.Alteza elevada de la columna vertical y trazado mayor:La columna vertical se hace más alta (180/130 mm mayor trazo axial en el deslizamiento de la cabeza que Y3180/Y3150 del mismo tipo) para permitir el procesamiento de ancho de dientes más grande.
2.La vida útil de las herramientas de corte se incrementa con el salto de la herramienta eléctrica.
3Alta precisión y larga vida útil: La máquina adopta el engranaje de gusano de alta precisión de más de cinco grados y utiliza un material de aleación de bronce de alta resistencia a la abrasión.que permite una larga vida útil y una precisión constante.
4Se permite una mayor velocidad de la herramienta: los rodamientos de rodadura sustituyen a los rodamientos tradicionales a lo largo de las placas para permitir una mayor velocidad de rotación de las herramientas.
5.El cilindro de equilibrio de retroalimentación está involucrado a medida que el poste de la herramienta se mueve en la dirección axial, reduciendo efectivamente el espacio entre los tornillos de plomo y eliminando las vibraciones.
6La conveniente estructura hidráulica reduce tanto el tiempo de no corte como el tiempo de uso de las herramientas de corte.
7.El soporte externo de la base de cola de columna pequeña adopta la estructura de bisagra y se puede abrir fácilmente hacia afuera, conveniente para colgar componentes de diámetros más grandes ((Y3180).
Datos técnicos de las máquinas de engranaje:
|
Los términos
|
Y3150
|
Y3180
|
|
Diámetro máximo de la pieza de trabajo (sin columna trasera/con columna trasera) mm
|
500/500
|
800/550
|
|
Máximo módulo en mm
|
¿Qué es esto? 8/6
|
¿Qué es el amor?
|
|
Ancho máximo de mecanizado en mm
|
350
|
500
|
|
Dentes mínimos del engranaje de engranaje (Z/K)
|
5
|
7
|
|
Velocidad máxima del transporte en dirección vertical mm
|
430
|
530
|
|
Ángulo máximo de la hélice en el engranaje esquivado giratorio
|
± 45°
|
± 45°
|
|
Distancia entre el eje del cortador y la cara de la mesa de trabajo en mm
|
235 ~ 665
|
235 ~ 765
|
|
En el caso de las máquinas de la categoría 84
|
MT.5
|
MT.5
|
|
Dimensión máxima del cortador en mm
|
Φ160 × 180
|
Φ160 × 180
|
|
Movimiento axial máximo del cortador en mm
|
|
180
|
|
Diámetro de la proa de las ruedas variable en mm
|
22,27,32
|
27,32,40
|
|
distancia entre el centro de la plataforma y el centro de la mesa de trabajo, en mm
|
30 ~ 330
|
50 ~ 550
|
|
Velocidad de movimiento rápida de la mesa de trabajo en mm
|
50
|
50
|
|
Diámetro externo/diámetro del orificio de la mesa de trabajo en mm
|
Las demás:
|
Las demás partidas
|
|
pasos de velocidad del husillo
|
9
|
8
|
|
rango de velocidad del husillo rpm
|
40 ~ 250
|
40 ~ 200
|
|
rango de alimentación axial en mm/rpm
|
12 pasos 0,4 ~ 4
|
12 pasos 0,4 ~ 4
|
|
potencia del motor sincronizado principal kw/rpm
|
4/1500
|
5.5/1500
|
|
potencia del motor axial rápido sincronizado kw/rpm
|
1.1/1500
|
|
Potencia del motor de velocidad sincronizada de la mesa de trabajo rápida kw/rpm
|
1.1/1000
|
1.1/1000
|
|
Potencia del motor de la bomba con velocidad sincronizada kw/rpm
|
4500
|
5800
|
|
Peso neto en kg
|
4500
|
5800
|
|
Tamaño total en mm
|
2440×1270×1920
|
2765 × 1420 × 2030
|
Detalles Descripción
Partes de fundición
Embalaje y envío
Condiciones de pago
Usualmente usamos T/T, L/C.
T/T:T/T 30% por adelantado, el saldo se pagará después de la inspección antes de la entrega
Antes de la entrega, le enviaremos las fotos de las máquinas terminadas y bienvenido a venir a nuestra fábrica para la inspección
Modo de embalaje
Normas de exportación FCL&LCL en contenedores de 20/40 pies
FCL:Paquete apto para el mar, la máquina está fijada en un contenedor y las piezas de repuesto están empacadas en cajas de madera
Transporte marítimo
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.
Garantización
12 meses bajo uso normal, excepto para piezas de desgaste
Nuestros servicios
1. 24 Horas después servicio de ventas por¿ Qué es eso?el correo oP¿Qué quieres decir?
2. 100%r ytasa de respuesta.
3.Ingenieros disponibles para el servicio en el extranjero.
4. OEMelServicioesDisponible
5- Garantización: 12 meses, más allá del período de garantía, todas las piezas de repuesto ofrecidas a usted confábricael precio.
