Resaltar:
con una longitud de más de 30 mm
, forma de la llave de la forma de metal
, B5020 Máquina para separar las ranuras de metal
máquina de trituración de metales de forma vertical
Esta máquina se utiliza para procesar aviones, superficies de modelos, asientos clave, etc. Es más adecuada para la producción de una sola pieza o en lotes pequeños.
La transmisión principal es cambiar el movimiento rotativo del engranaje de manivela en el movimiento recíproco del carnero.
La mesa de trabajo puede ser vertical, horizontal y giratoria, de alimentación manual o automática. La alimentación se detendrá automáticamente cuando la mesa de trabajo tenga problemas.
Esta máquina está bien diseñada como estándar, universalización, serialización, automatización. Buena apariencia y mantenimiento conveniente.
Las máquinas de ranura de metal son herramientas especializadas utilizadas para crear ranuras o ranuras en piezas de trabajo.o girado en la mesa de trabajo mientras una herramienta de inserción gira hacia arriba y hacia abajo para cortar la ranura deseadaEste tipo de máquina herramienta utiliza un mecanismo de movimiento lineal que emplea el movimiento recíproco vertical de la herramienta de ranura para crear llaves y agujeros.
Ventaja de la máquina de ranura vertical de metal
1La mesa de trabajo de la máquina-herramienta dispone de tres direcciones de alimentación diferentes (longitudinal, horizontal y rotativa), por lo que el objeto de trabajo pasa una vez por el cierre,Varias superficies en el mecanizado de la máquina herramienta.
2Mecanismo de transmisión hidráulica con movimiento recíproco de almohada deslizante y dispositivo de alimentación hidráulica para mesa de trabajo.
3El cojín deslizante tiene la misma velocidad en cada movimiento, y la velocidad de movimiento del cordón y la mesa de trabajo se puede ajustar continuamente.
4. la mesa de control hidráulico tienen aceite de conmutación ram para el mecanismo de inversión de aceite, además de hidráulico y alimentación manual exterior, incluso hay un solo motor de conducción vertical,movimiento rápido horizontal y rotativo.
5. Usar alimentación hidráulica de la máquina de ranura, es cuando el trabajo está más de volver a la alimentación instantánea, por lo tanto, ser mejor que la máquina de ranura mecánica utilizada alimentación de la rueda del tambor.
Descripción de la máquina:
| Especificación |
Unidad |
B5020 |
B5032 Las condiciones de trabajo |
B5040 |
| Max. movimiento de la RAM |
En el caso de los |
220 |
340 |
400 |
| Duración máxima de las ranuras de Ram |
En el caso de los |
200 |
320 |
500 |
| Frecuencia de movimiento de RAM |
tiempo/minuto |
32.50.80.125 |
20.32.50.80 |
7500 |
| Ángulo de inclinación del Ram |
¿ Qué pasa? |
0 a 8. |
0 a 8. |
20.32.50.80 |
| Distancia de ajuste vertical de la ram |
En el caso de los |
230 |
315 |
315 |
| Superficie de rodamiento de la cabeza del cortador a la distancia entre el lecho del antebrazo |
En el caso de los |
485 |
600 |
0 a 8. |
| Diámetro de la mesa |
En el caso de los |
500 |
630 |
25x40 |
| Distancia entre el extremo inferior del marco deslizante y la mesa de trabajo |
En el caso de los |
320 |
490 |
630 |
| Distancia de movimiento longitudinal máxima de la mesa de trabajo |
En el caso de los |
500 |
630 |
600 |
| Distancia de movimiento transversal máxima de la mesa de trabajo |
En el caso de los |
500 |
560 |
690 |
| Ángulo máximo de rotación de la mesa |
¿ Qué pasa? |
360 |
360 |
620 |
| Rango de alimentación de la potencia de la mesa vertical y horizontal |
En el caso de los |
0.08-1.21 |
0.08-1.21 |
560 |
| Rango de alimentación giratoria de la mesa |
En el caso de los |
0.052-0. ¿Qué quieres decir?783 |
0.052-0. ¿Qué quieres decir?783 |
0.08-1.21 |
| Potencia del motor |
El peso |
3 |
4 |
4 |
| Velocidad del motor |
r/min |
1430 |
960 |
960 |
| Peso de la máquina |
En kg |
2200 |
3000 |
3700 |
| Dimensión del contorno |
En el caso de los |
1916*1305*1995 |
2261*1495*2245 |
2290 * 1525 * 2485
|

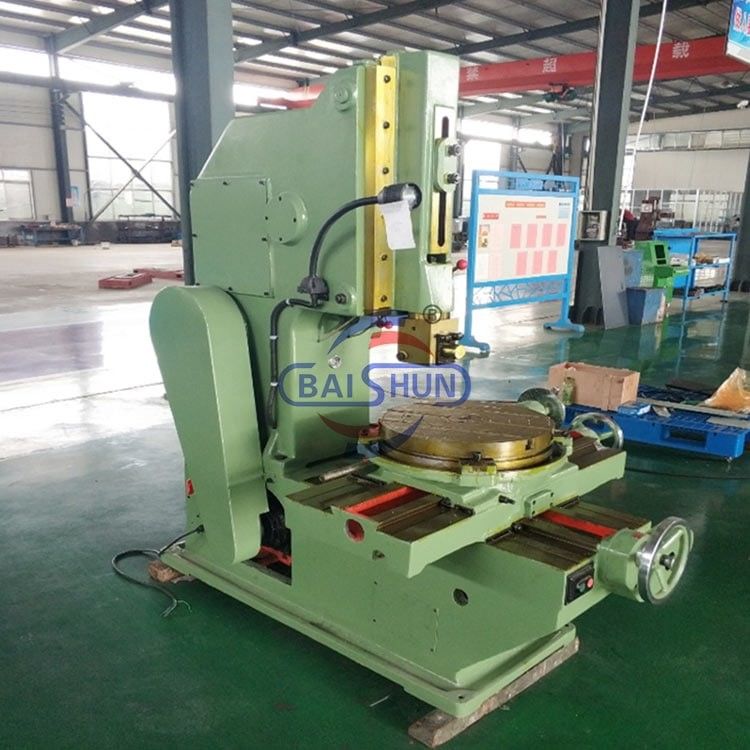

Imagen de máquina
