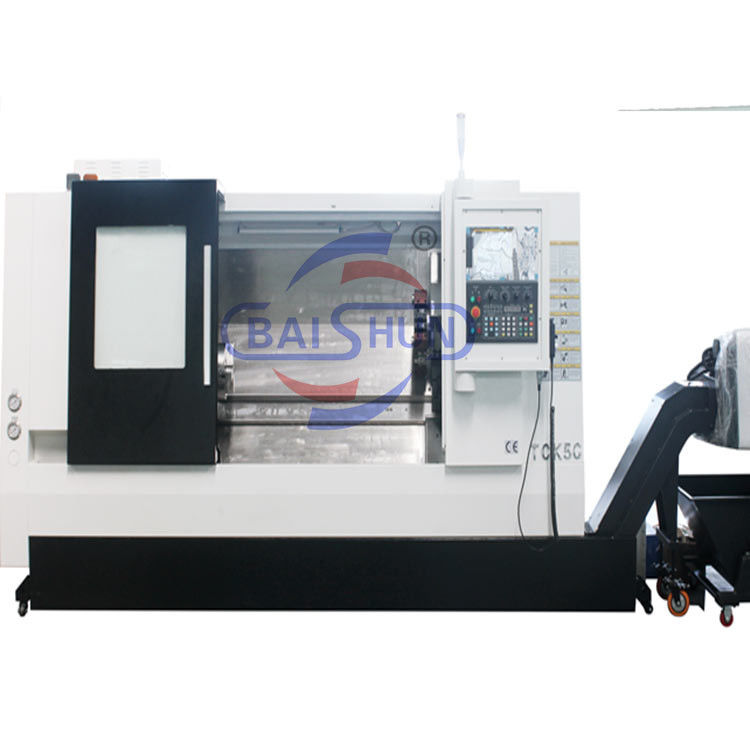

El torno CNC adopta un lecho de estructura de caja, hierro fundido Mihanna de alta resistencia, estructura compacta, buena resistencia, dureza adecuada, bajo coeficiente de fricción, y tiene autolubricación,estructura de caja integral de la base de la cama, mejoró en gran medida la rigidez y la estabilidad de toda la máquina herramienta, y tiene la función de absorción de vibraciones, reducir la pérdida de herramienta, mejorar la pieza de trabajo, la calidad.Con una alta relación rendimiento-precio, diseño compacto y razonable, alta velocidad, alta precisión, alta rigidez y rica configuración, proporciona la garantía de alta eficiencia y alta confiabilidad para los usuarios.
1.TCK Slant cama máquina de torno CNC adopta45 °El diseño inclinado y la estructura integrada de la base del lecho, que mejora en gran medida la rigidez de flexión y torsión, alta rigidez y alta estabilidad de la máquina, una fuerte garantía.
2.La Unidad del Eje para el montaje del Eje, el uso de rodamientos del Eje NSK de alta precisión, todo el Eje, precisión de la unidad, buena rigidez y tiene un rendimiento ideal.A través de una prueba de equilibrio dinámico estricta, el sistema de husillo tiene una alta precisión, buena retención de precisión, pequeña deformación térmica, buena estabilidad térmica, la velocidad más alta hastaLas demás partidas.
3.TCK Slant Bed CNC Lathe Machine configuración torre de cuchillo hidráulico, para proporcionar a los usuarios piezas de procesamiento convenientes, prácticas y confiables.
4.TCK Slant Bed CNC Lathe Machine proporciona al usuario un sistema hidráulico y de lubricación perfecto, utilizando una bomba hidráulica de alta calidad e hidráulica, válvula y otros componentes,Reducción considerable de la tasa de fallasEl diseño del sistema hidráulico y de lubricación es sencillo y fiable.
5El motor motriz y el tornillo de bola adoptan el acoplamiento elástico, la transmisión no tiene espacio libre, la precisión es alta, tiene la buena función de protección de la máquina herramienta.
6. Esta máquina herramienta puede elegir servo motor principal
| DATOS Técnicos Principales |
Unidad |
TCK550 |
TCK40 a 750 |
TCK40-1000: el número de unidades |
| El alcance del trabajo |
Diámetro de rotación máximo en el lecho |
En el caso de los |
¥540 |
¥540 |
¥540 |
| Diámetro máximo de giro en el tobogán |
En el caso de los |
¥270 |
¥270 |
¥270 |
| Diámetro máximo de procesamiento |
En el caso de los |
¥400 |
¥400 |
¥400 |
| Duración máxima del procesamiento |
En el caso de los |
700 |
700 |
900 |
| El eje |
Velocidad máxima del husillo |
r/min |
4000 |
4000 |
4000 |
| Descenso del husillo |
En el caso de los |
0.008/300 |
0.008/300 |
0.008/300 |
| Esfíntel a través del diámetro del orificio |
En el caso de los |
₹ 65 |
₹ 65 |
₹ 65 |
| Capacidad de barra |
En el caso de los |
¥48 |
¥48 |
¥48 |
| Las demás máquinas |
pulgadas |
8 |
8 |
8 |
| Potencia del motor del husillo |
El peso |
7.5 |
7.5 |
7.5 |
| el golpe |
Viaje en el eje X |
En el caso de los |
220 |
220 |
220 |
| Viaje en el eje Z |
En el caso de los |
750 |
750 |
1000 |
| Alimentos para animales |
Eje X en movimiento rápido |
el número de unidades |
20 |
20 |
20 |
| Eje Z en movimiento rápido |
el número de unidades |
20 |
20 |
20 |
| Corte de los piensos |
Se aplican las siguientes medidas: |
1-6000 |
1-6000 |
1-6000 |
| El stock de cola |
Trazado de la cola |
En el caso de los |
550/manual |
550/manual |
800/manual |
| Trazo de la manga de la cola |
En el caso de los |
120/ hidráulico/ manual |
| Guía |
Ángulo de inclinación del carril |
- ¿Qué quieres decir? |
30 |
30 |
30 |
| El tipo |
|
Guía de línea |
Guía de línea |
Guía de línea |
| Precisión |
precisión de posicionamiento |
En el caso de los |
0.016 |
0.016 |
0.016 |
| Repetibilidad |
En el caso de los |
0.008 |
0.008 |
0.008 |
| Las demás |
Peso de la máquina |
En kg |
3800 |
3800 |
4200 |
| Las dimensiones |
En el caso de los |
2920x1680x2070 |
2920x1680x2070 |
3200x1680x2070 |
Imágenes automáticas:
Proceso de ensamblaje y control de calidad
