La herramienta de máquina de ranura de media luna de rollo CNC de alta precisión tiene las ventajas de un alto grado de automatización, alta precisión de procesamiento, alta eficiencia de corte, operación segura y confiable,etc.La máquina-herramienta puede completar el fresado, el salto de ranuras y la inscripción en un solo pinzamiento, y no requiere un pinzamiento secundario del rollo.
El lecho de la máquina es una estructura de tres guías paralelas de la máquina de procesamiento de rollos pesados.La anchura de la cama debe alcanzar los 910 mm y la anchura de la silla de montar debe alcanzar los 810 mm para garantizar que la máquina herramienta tenga una rigidez y una resistencia a las vibraciones suficientes en su conjunto., para ser adecuado para el fresado de anillos de rodillos de carburo de tungsteno de alta dureza y rodillos de acero de alta velocidad y rodillos compuestos.
The longitudinal movement of the large slide of the machine tool is equipped with a locking mechanism to ensure that there is no waste groove caused by center offset when processing high-hardness rolls or performing large cutting.
Principales características:
1Nocheado (función de base)
La máquina CNC puede tachar costillas para la barra de acero deformado con todos los estándares.
Eje X: alimentación de la herramienta de muesca hacia adelante o hacia atrás.
Eje Y: el rodamiento del rodillo con equipo desgastado
Eje Z: herramienta de muesca girando en la superficie nivelada con accionamiento de engranajes.
Un eje: la herramienta de muesca se mueve de izquierda a derecha.
2.Marcado (función básica)
La máquina CNC puede marcar en la superficie del rollo.
Marcado corte alimentación hacia adelante o hacia atrás, y moverse de izquierda a derecha
eje x: alimentación de la herramienta de muesca hacia adelante o hacia atrás.
Eje Y: el rodamiento del rodillo con equipo desgastado
Un eje: la herramienta de muesca se mueve de izquierda a derecha
Eje S: alta velocidad de giro del husillo del cortador de marcado
Especificación técnica
| Especificación |
Se trata de un sistema de control de velocidad. |
WXK-500K |
| Diámetro máximo del rodillo procesado |
500 mm |
500 mm |
| Diámetro mínimo |
50 mm |
50 mm |
| Duración máxima del rodillo procesado |
Con una anchura de 25 mm |
Con una anchura de 25 mm |
| Duración máxima de la superficie del rodillo procesado |
Las demás: |
Las demás: |
| Especificaciones de la ranura de media luna procesada |
Φ 6 ~ 50 |
Φ 6 ~ 50 |
| Ángulo B de la ranura de media luna procesada |
Cualquier |
/ |
| Salto de ranura de criatura |
Cualquier |
/ |
| Velocidad de movimiento transversal (eje X) |
Se trata de un sistema de control de velocidad. |
/ |
| Velocidad de rotación de la pieza de trabajo (eje Y) |
0 ~ 30 rpm |
0 ~ 30 rpm |
| Velocidad de fresado del cortador volador (eje A) |
0 ~ 600 rpm |
0 ~ 600 rpm |
| Velocidad nominal del modelo del motor de la cabeza de grabado |
D85
El valor de las emisiones de CO
|
D85
El valor de las emisiones de CO
|
| Motor de la bomba de enfriamiento |
AB25-90W |
El número de unidades de producción |
| Sistema de control |
Se trata de un modelo de serie. |
Se trata de un modelo de serie. |
| Potencia nominal del servomotor |
Eje X 1,75kw |
Eje X 1,75kw |
| Eje Y 2,5 kW |
Eje Y 2,5 kW |
| Eje Z 1,75kw |
Eje Z 1,75kw |
| un eje de 3,5 kW |
un eje de 3,5 kW |
| Importe mínimo de programación |
0.001 mm |
0.001 mm |
| Forma de chuck |
Cuatro garras 400 mm |
Cuatro garras 400 mm |

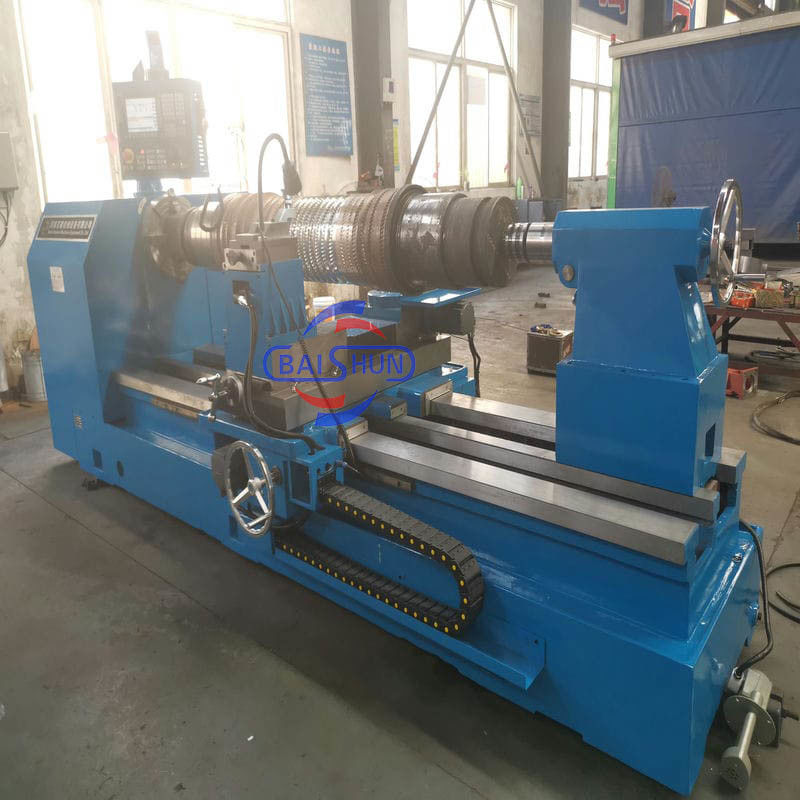

Más fotos de la máquina:
