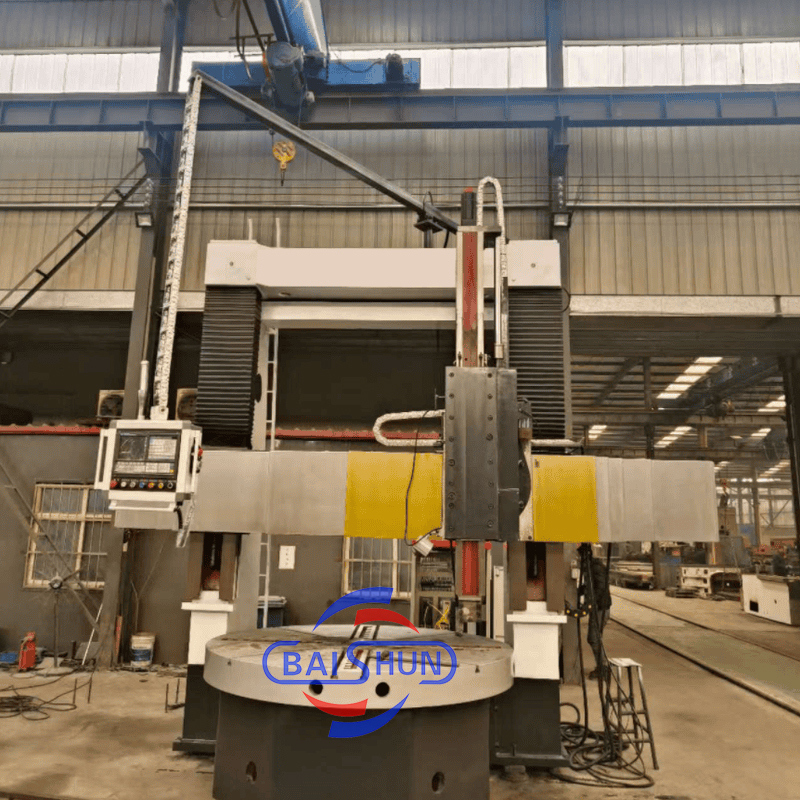

Torno vertical CNC de China Máquina de torneado de metales de alta resistencia

El torno vertical de doble columna es un equipo de vanguardia que combina componentes mecánicos, eléctricos e hidráulicos. Incorpora principios de diseño modernos y técnicas de fabricación, aprovechando la optimización CAD y componentes de última generación de fuentes nacionales e internacionales. La máquina cuenta con una estructura robusta, que ofrece una resistencia excepcional, alta rigidez estática y dinámica, capacidades de mecanizado precisas, gran capacidad de carga, eficiencia, durabilidad y operación confiable. Todas las especificaciones técnicas principales de las partes de la máquina cumplen con los estándares nacionales.

Plataforma de trabajo

La plataforma de trabajo tiene una base, la plataforma en sí, partes del husillo y un dispositivo de transmisión. La plataforma y su base son de estructura de hierro fundido integral, adoptando hierro fundido de alta resistencia y baja tensión, que tiene suficiente rigidez, resistencia y estabilidad térmica. El rodamiento del husillo de la plataforma adopta un rodamiento de rodillos cilíndricos cortos de doble hilera de alta precisión. Esto garantiza una rotación de alta precisión de la plataforma y una larga vida útil.

Transmisión principal

El sistema de transmisión principal de la máquina es de transmisión de eje vertical. Adopta un motor servo AC de husillo para la impulsión; la caja de cambios logra una transformación mecánica de dos velocidades mediante el cilindro de cambio que empuja el engranaje de cambio, de modo que la plataforma pueda regular la velocidad de forma continua dentro de 0.63-63r/min.

Bastidor del pórtico

Está compuesto por columnas verticales izquierda y derecha y una viga de conexión. El pórtico y la base de la plataforma forman la estructura de sellado. En la parte superior del pórtico, hay una caja de elevación izquierda y derecha, impulsada por un motor AC de estiramiento biaxial. A través de un par de engranajes, un par de tornillo sin fin y engranaje y husillos de doble rosca, la viga realiza un movimiento de elevación a lo largo de la guía de la columna izquierda y derecha.

Viga

La viga adopta hierro fundido de alta resistencia y baja tensión con suficiente rigidez y resistencia, para garantizar que la precisión de la máquina tenga retentividad y estabilidad a largo plazo. La viga está delante de la columna vertical y realiza el movimiento vertical a lo largo de la guía de la columna vertical. En la parte posterior de la viga, hay 4 puntos de sujeción hidráulica. En ambos lados de la viga, hay cajas de alimentación para el soporte de herramientas.
