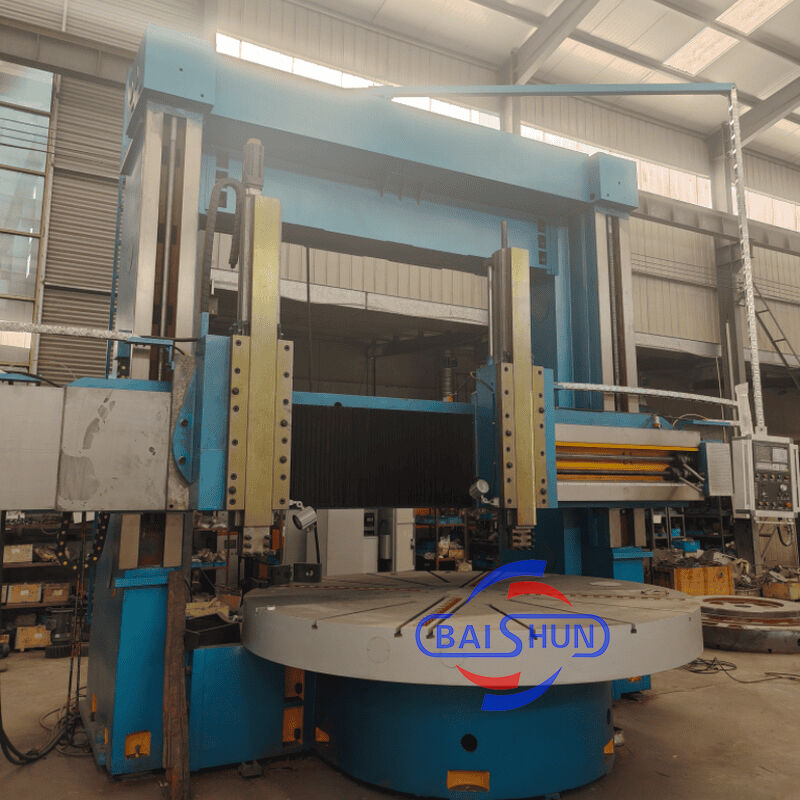

Máquina de tornillo Cnc de doble columna CK5240 de alta calidad

El torno vertical de doble columna es un equipo de vanguardia que combina componentes mecánicos, eléctricos e hidráulicos. Incorpora principios de diseño y técnicas de fabricación modernas, aprovechando la optimización CAD y componentes de última generación de fuentes nacionales e internacionales. La máquina cuenta con una estructura robusta, que ofrece una resistencia excepcional, alta rigidez estática y dinámica, capacidades de mecanizado precisas, gran capacidad de carga, eficiencia, durabilidad y un funcionamiento fiable. Todas las especificaciones técnicas principales de las piezas de la máquina cumplen con las normas nacionales.

Mesa de trabajo

La mesa de trabajo tiene base de mesa de trabajo, mesa de trabajo, piezas de husillo y dispositivo de transmisión. La mesa de trabajo y la base de la mesa de trabajo son una estructura de fundición de hierro completa, que adopta fundición de hierro de baja tensión y alta resistencia, que tiene suficiente rigidez, resistencia y estabilidad térmica. El cojinete del husillo de la mesa de trabajo adopta un cojinete de rodillos cilíndricos cortos de doble hilera de alta precisión. Podría asegurar la rotación de alta precisión de la mesa de trabajo y una larga vida útil.

Transmisión principal

El sistema de transmisión principal de la máquina es la transmisión de eje vertical. Adopta un servomotor de CA de husillo para accionar; la caja de cambios logra la transformación mecánica de dos engranajes empujando el engranaje de cambio, de modo que la mesa de trabajo podría hacer una regulación de velocidad continua dentro de 0,63-63r/min.

Estructura de pórtico

Se compone de columnas verticales izquierda y derecha y viga de conexión. El pórtico y la base de la mesa de trabajo forman la estructura de sellado. En la parte superior del pórtico, hay una caja de elevación izquierda y derecha, impulsada por un motor de CA de estiramiento biaxial. A través del par de engranajes, el par de tornillo sin fin y engranaje y los husillos dobles hacen que la viga realice un movimiento de elevación a lo largo del riel guía de la columna izquierda y derecha.

Viga

La viga adopta fundición de hierro de alta resistencia y baja tensión con suficiente rigidez y resistencia, con el fin de asegurar que la precisión de la máquina tenga una retentividad y estabilidad a largo plazo. La viga está en la parte delantera de la columna vertical, y realiza el movimiento vertical a lo largo de la guía de la columna vertical. En la parte posterior de la viga, hay 4 puntos de sujeción hidráulicos. A ambos lados de la viga, hay una caja de alimentación para el portaherramientas.
