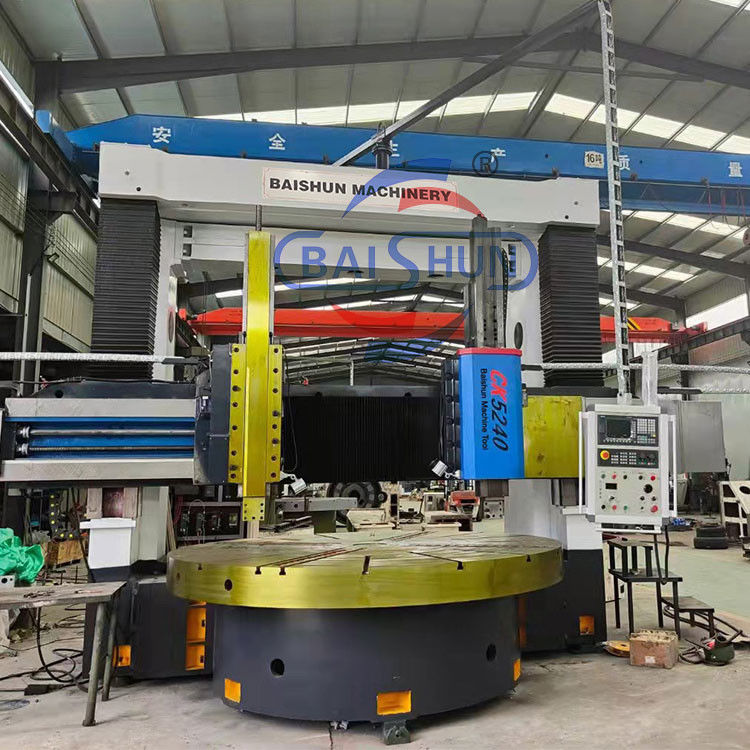

Máquina de girar de doble columna CNC de torno vertical de gran diámetro Espindle gemelo

Nuestra máquina de torno vertical CNC está especialmente diseñada para el giro de metales pesados y piezas de gran diámetro.
Se utiliza ampliamente en el mecanizado de bridas, anillos de rodamiento, válvulas y otros componentes industriales.
Con una estructura de doble columna rígida y un sistema CNC avanzado, la máquina garantiza una alta precisión, estabilidad y eficiencia.

El torno vertical de doble columna es un equipo avanzado con la integración de mecánico-eléctrico-hidráulico, que absorbe la nueva filosofía de diseño y tecnología de fabricación.Adopta la forma de diseño de optimización CADEn su estructura, alcanza una gran resistencia, alta rigidez dinámica y estática, alta precisión, carga pesada, alta eficiencia,larga vida útilLas principales especificaciones técnicas de cada pieza de la máquina se ajustan a las normas nacionales correspondientes.

La máquina tiene la base de la mesa de trabajo, la mesa de trabajo, la caja de transmisión principal, el marco del pórtico, la viga, el reposabrazos de herramientas, la caja de alimentación, el sistema eléctrico, la estación de operación, el sistema hidráulico, el dispositivo de protección, etc.

Tabla de trabajo:

La mesa de trabajo está compuesta por la base de la mesa de trabajo, la mesa de trabajo, los componentes del eje y el dispositivo de transmisión.que asegure una rigidez suficienteEl rodamiento de husillo de la mesa de trabajo adopta rodamientos cilíndricos cortos de doble fila de alta precisión, lo que garantiza una rotación precisa y una larga vida útil.

Transmisión principal:

La máquina emplea un sistema de transmisión de eje vertical como su tren motriz principal. Utiliza un servomotor CA para conducir el husillo.La caja de cambios permite transformaciones mecánicas de dos marchas moviendo el cilindro, que permite a la mesa de trabajo lograr una regulación de velocidad sin pasos dentro del rango de 0,63-63 r/min.
