Torno vertical CNC de doble husillo para cuerpo de válvula y piezas de bomba

Name: Torno vertical CNC de doble husillo para cuerpo de válvula y piezas de bomba
Brand: Henan Baishun Machinery Equipment Co., Ltd.
SKU: En el caso de las empresas de servicios de telecomunicaciones:
Price: 96,300.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: Henan, China

Nombre de la marca: BAISHUN MACHINERY

Certificación: CE/ISO9001

Número de modelo: En el caso de las empresas de servicios de telecomunicaciones:

Documento: Manual del producto PDF

Pago y términos de envío

Cantidad de orden mínima: 1 juego

Precio: negotiable

Detalles de empaquetado: 1En el exterior empaquetaremos el producto con plástico para evitar que se humedezca.
2. Fuera d

Tiempo de entrega: 30-35 días de trabajo

Condiciones de pago: LC, T/T, Unión Occidental

Capacidad de la fuente: 20 juegos/juegos por mes

Consiga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Torno vertical CNC de doble husillo, Torno vertical para cuerpo de válvula, Torno CNC para piezas de bomba


Duración máxima de la pieza de trabajo (mm):	3500	Máx. Velocidad del husillo (rpm):	Las demás partidas
Capacidad de mecanizado:	Servicio mediano	Las condiciones de las condiciones de ensayo se especifican en el anexo I.:	130
Ancho de la cama (mm):	250 milímetros	Potencia del motor del husillo (KW):	30
No. de herraduras:	Dos hermanos	Máx. Longitud torneada (mm):	3500
Número de ejes:	2	Recorrido (Eje X)(mm):	750 milímetros
Recorrido (eje Z)(mm):	1800 milímetros	Precisión de posicionamiento (mm):	± 0005
Repetibilidad (X/Y/Z) (mm):	± 0005	Dimensión (largo* ancho* alto):	395063004350 mm
peso (kg):	35000	Peso máximo de la pieza::	8000 kg

Duración máxima de la pieza de trabajo (mm):	3500
Máx. Velocidad del husillo (rpm):	Las demás partidas
Capacidad de mecanizado:	Servicio mediano
Las condiciones de las condiciones de ensayo se especifican en el anexo I.:	130
Ancho de la cama (mm):	250 milímetros
Potencia del motor del husillo (KW):	30
No. de herraduras:	Dos hermanos
Máx. Longitud torneada (mm):	3500
Número de ejes:	2
Recorrido (Eje X)(mm):	750 milímetros
Recorrido (eje Z)(mm):	1800 milímetros
Precisión de posicionamiento (mm):	± 0005
Repetibilidad (X/Y/Z) (mm):	± 0005
Dimensión (largo* ancho* alto):	395063004350 mm
peso (kg):	35000
Peso máximo de la pieza::	8000 kg

Torno vertical CNC de doble husillo para cuerpo de válvula y piezas de bomba

Torno Vertical CNC de Doble Husillo para Cuerpos de Válvulas y Piezas de Bomba

Este torno vertical CNC de doble husillo está especialmente diseñado para el mecanizado eficiente de cuerpos de válvulas y componentes de bombas.
Con una configuración de doble husillo, mejora significativamente la productividad y garantiza alta precisión para aplicaciones industriales de procesamiento de metales.

Mesa de trabajo:

La mesa de trabajo está compuesta por la base de la mesa de trabajo, la mesa de trabajo, los componentes del husillo y el dispositivo de transmisión. Está fabricada en hierro fundido, utilizando fundición de hierro de alta resistencia y baja tensión, lo que garantiza suficiente rigidez, resistencia y estabilidad térmica. El rodamiento del husillo de la mesa de trabajo adopta rodamientos de rodillos cilíndricos cortos de doble hilera de alta precisión, lo que garantiza una rotación precisa y una larga vida útil.

Transmisión principal:

La máquina emplea un sistema de transmisión de eje vertical como su transmisión principal. Utiliza un servomotor de CA para accionar el husillo. La caja de cambios permite transformaciones mecánicas de dos velocidades cambiando el cilindro, lo que permite que la mesa de trabajo logre una regulación de velocidad continua dentro del rango de 0.63-63r/min.

Parámetro de la máquina

Especificaciones	Unidad	CK5225	CK5231	CK5240Q	CK5240
Diámetro máximo de torneado	mm	2500	3150	4000	4000
Altura máxima de la pieza de trabajo	mm	1600/2000/2500	1600/2000/2500	1600/2000/2500	1600/2000/2500
Peso máximo de la pieza de trabajo	T	10/20	10/20	10/20	32
Diámetro de la mesa de trabajo	mm	2250	2830	2830/3150	3200/3600
Rango de velocidades de la mesa	r/min	2-63	2-63	2-63	2-63
Pasos		16	16	16	16
Par máximo de la mesa de trabajo	KN.m	63	63	63	100
Avance rápido del cabezal de la guía	mm/min	4000	4000	4000	4000
Recorrido vertical del ram del cabezal derecho	Kn	35	35	35	40
Recorrido vertical del ram del cabezal izquierdo	kn	30	30	30	30
Rango de fuerza de corte del cabezal derecho	mm/min	1-50	1-50	1-50	1-50
Rango de fuerza de corte del cabezal derecho	mm/min	0.1-1000	0.1-1000	0.1-1000	0.1-1000
Recorrido del brazo	mm	1000	1000	1000	1250
Sección del brazo	mm	255×200	255×200	255×200	240×240
Giro del cabezal izquierdo y derecho	°	±30°	±30°	±30°	±30°
Sección de la herramienta	mm	40×50	40×50	40×50	50×50
Potencia del motor principal	Kw	55	55	55	75
Dimensiones generales	cm	569×470×480/520	605×440×493/533	690×510×480/520	690×510×480/520

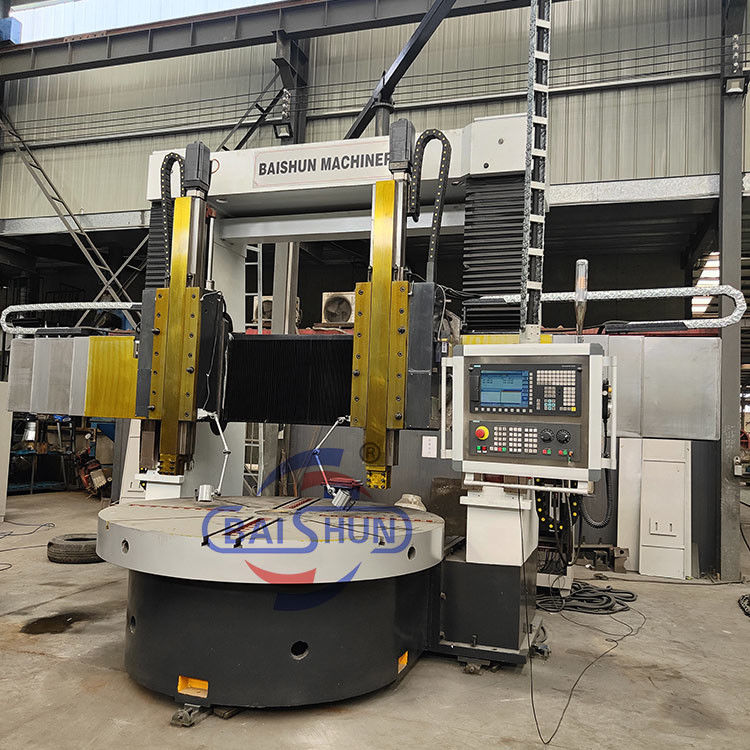

Fotos del producto

Somos un fabricante de tornos de venta directa, no una empresa comercial,
lo que significa que podemos ofrecerle los mejores precios.

Bienvenido contáctenos:)
Tel/Whatsapp:+86 18003851898 (Srta. Dora)
