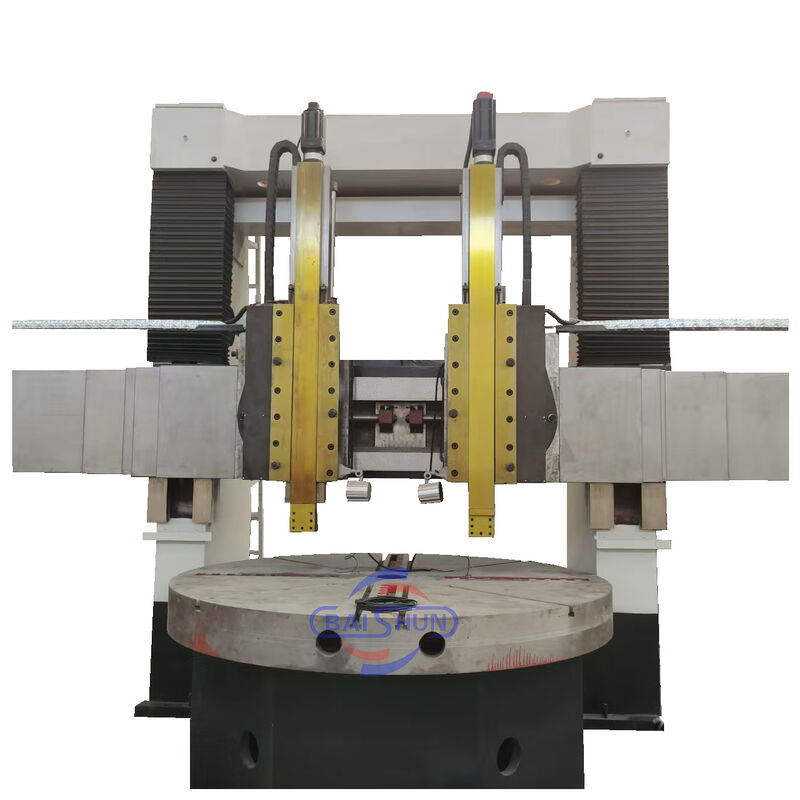

Torno para trabajar metales de precisión Ck5225 Torno vertical de doble columna CNC

El torno vertical de doble columna es un equipo de última generación que combina componentes mecánicos, eléctricos e hidráulicos. Incorpora principios de diseño y técnicas de fabricación modernos, aprovechando la optimización CAD y componentes de última generación de fuentes nacionales e internacionales. La máquina cuenta con una estructura robusta, que ofrece resistencia excepcional, alta rigidez estática y dinámica, capacidades de mecanizado precisas, gran capacidad de carga, eficiencia, durabilidad y operación confiable. Todas las especificaciones técnicas importantes de las piezas de la máquina cumplen con las normas nacionales.

Mesa de trabajo

La mesa de trabajo tiene base de mesa de trabajo, mesa de trabajo, piezas de husillo y dispositivo de transmisión. La mesa de trabajo y la base de la mesa de trabajo son una estructura completa de hierro fundido, que adopta una fundición de hierro de alta resistencia y baja tensión, que tiene suficiente rigidez, resistencia y estabilidad térmica. El rodamiento del husillo de la mesa de trabajo adopta un rodamiento de rodillos cilíndricos cortos de doble hilera de alta precisión. Podría garantizar la rotación de alta precisión de la mesa de trabajo y una larga vida útil.

Transmisión principal

El principal sistema de transmisión de la máquina es la transmisión de eje vertical. Adopta un servomotor de CA de husillo para conducir; La caja de cambios logra una transformación mecánica de dos marchas mediante el cilindro de cambio que empuja la marcha de cambio, de modo que la mesa de trabajo pueda realizar una regulación continua de la velocidad entre 0,63 y 63 r/min.

Marco de pórtico

Se compone de columnas verticales izquierda y derecha y viga de conexión. El pórtico y la base de la mesa de trabajo forman la estructura de sellado. En la parte superior del pórtico, hay cajas de elevación izquierda y derecha, accionadas por un motor de CA de estiramiento biaxial. A través del par de engranajes, el tornillo sin fin y el par de engranajes y los tornillos de avance dobles hacen que la viga realice un movimiento de elevación a lo largo del riel guía de la columna izquierda y derecha.

Haz

La viga adopta una fundición de hierro de alta resistencia y baja tensión con suficiente rigidez y resistencia, para garantizar que la precisión de la máquina tenga retentividad y estabilidad a largo plazo. La viga está delante de la columna vertical y realiza el movimiento vertical a lo largo de la guía de la columna vertical. En la parte posterior de la viga hay 4 puntos de sujeción hidráulica. A ambos lados de la viga se encuentran cajas de alimentación para apoyo de herramientas.
