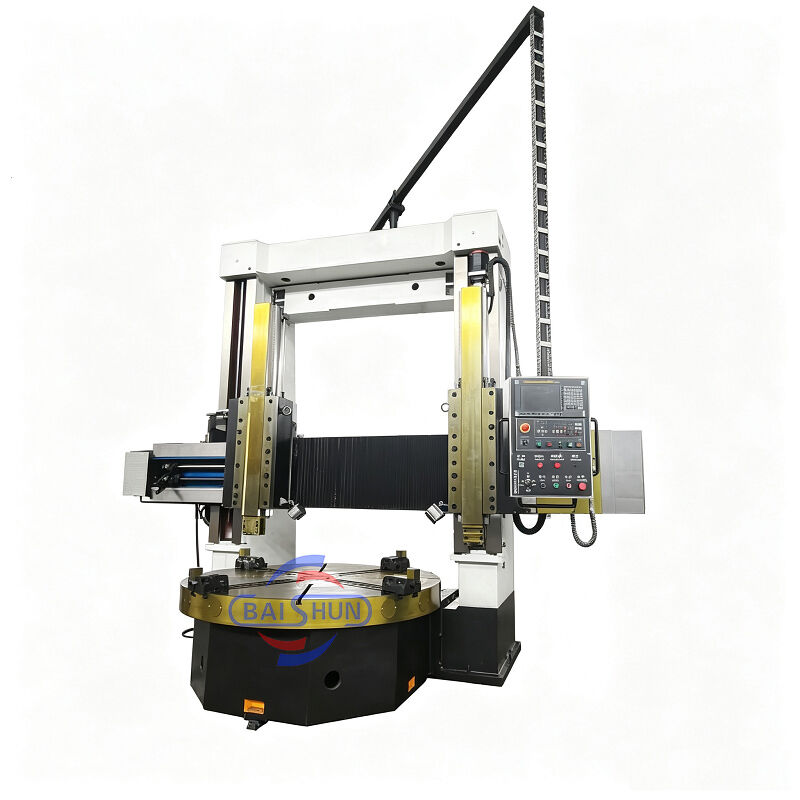

Torno vertical CNC doble de estructura de doble columna para maquinaria pesada

El torno vertical de doble columna es un equipo de vanguardia que combina componentes mecánicos, eléctricos e hidráulicos. Incorpora principios de diseño modernos y técnicas de fabricación, aprovechando la optimización CAD y componentes de última generación tanto de fuentes nacionales como internacionales. La máquina cuenta con una estructura robusta, que ofrece una resistencia excepcional, alta rigidez estática y dinámica, capacidades de mecanizado precisas, gran capacidad de carga, eficiencia, durabilidad y operación confiable. Todas las especificaciones técnicas principales de las partes de la máquina cumplen con los estándares nacionales.

Plataforma de trabajo

La plataforma de trabajo consta de una base, la plataforma de trabajo en sí, partes del husillo y el dispositivo de transmisión. La plataforma de trabajo y su base son de estructura de hierro fundido integral, adoptando hierro fundido de alta resistencia y baja tensión, que tiene suficiente rigidez, resistencia y estabilidad térmica. El rodamiento del husillo de la plataforma de trabajo adopta un rodamiento de rodillos cilíndricos cortos de alta precisión de doble hilera. Esto garantiza una rotación de alta precisión de la plataforma de trabajo y una larga vida útil.

Transmisión principal

El sistema de transmisión principal de la máquina es de transmisión de eje vertical. Adopta un motor servo AC de husillo para la impulsión; la caja de cambios logra una transformación mecánica de dos velocidades mediante el cilindro de cambio que empuja el engranaje de cambio, de modo que la plataforma de trabajo pueda realizar una regulación de velocidad continua dentro de 0.63-63r/min.

Bastidor de pórtico

Está compuesto por columnas verticales izquierda y derecha y una viga de conexión. El pórtico y la base de la plataforma de trabajo forman la estructura de sellado. En la parte superior del pórtico, hay una caja de elevación izquierda y derecha, impulsada por un motor AC de estiramiento biaxial. A través de un par de engranajes, un par de tornillo sin fin y engranaje y husillos de doble rosca, la viga realiza un movimiento de elevación a lo largo del riel guía de la columna izquierda y derecha.

Viga

La viga adopta hierro fundido de alta resistencia y baja tensión con suficiente rigidez y resistencia, para garantizar la retención y estabilidad a largo plazo de la precisión de la máquina. La viga está en la parte frontal de la columna vertical y realiza el movimiento vertical a lo largo de la guía de la columna vertical. En la parte posterior de la viga, hay 4 puntos de sujeción hidráulica. En ambos lados de la viga, hay cajas de alimentación para el soporte de herramientas.
